LYF1全自动吮吸式自清洗过滤器
标准过滤等级
|
微米 |
3500 |
2500 |
1500 |
800 |
500 |
300 |
200 |
130 |
100 |
80 |
50 |
25 |
10 |
|
毫米 |
3.5 |
2.5 |
1.5 |
0.8 |
0.5 |
0.3 |
0.2 |
0.13 |
0.1 |
0.08 |
0.05 |
0.25 |
0.01 |
|
目 |
4 |
6 |
10 |
20 |
30 |
50 |
75 |
120 |
155 |
200 |
300 |
450 |
600 |
概述
TA-LYF1型是一种先进的且易操作的全自动过滤器，由一个电动马达驱动自动清洗装置；
高精度的多层全不锈钢滤网，过滤精度最高可达10微米；
清洗方式：过滤器清洗时由电机带动吮吸扫描器，在滤网内表面作螺旋状旋转，将杂质从滤网吸走并通过排污阀抽走。
特点
吮吸式清洗，反清洗洗时不断流；
清洗过程由预设压差或时间控制来全自动完成，电动控制，无人值守；
清洗耗水量低（25L～500L）；
清洗时间：15s～4min；
TA-LYF1筒体经喷砂和磷化处理，筒体内外刷环氧树脂涂层；
TA-LYF1控制系统由PLC和继电器控制两种。特点是：过滤器设有压差开关，在压差达到预设定值（0.05～0.2Mpa），便传递信号给控制器，控制器启动电机，开始循环清洗，同时打开排污阀，发生故障时有警示信号或相应的动作。
适用范围
钢铁、有色、电力、化工、石化、造纸、汽车、供热、食品等行业。
技术参数

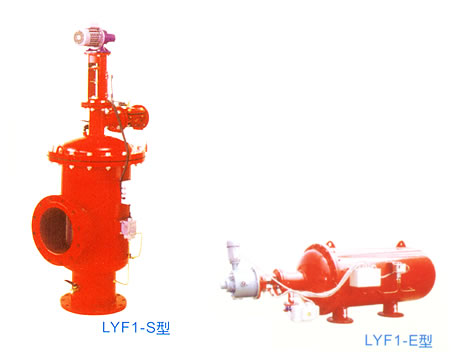

LYF1-S型
|
型 号 |
LYF1-S15 |
TLYF1-S30 |
LYF1-S45 |
LYF1-S60 |
|
最大流量 m3/h |
80 |
150 |
250 |
400 |
|
最小工作压力MPa |
0.1 （水质较差时可提高清洗压力） | |||
|
最大工作压力MPa |
1.0 （特制可达到2.5） | |||
|
过滤面积cm2 |
1550 |
3500 |
5000 |
6500 |
|
进出口管径mm |
50～100 |
80～150 |
100～250 |
150～250 |
|
排污阀mm |
DN50 | |||
|
电机功率Kw |
0.18 |
0.25 | ||
|
供电电压 |
AC220V 50Hz | |||
|
安全防护等级 |
电机IP54 排污阀IP55 控制箱IP65 | |||
LYF-1-E型
|
型 号 |
LYF1-E5 |
LYF1-E6 |
LYF1-E7 |
LYF1-E8 |
LYF1-E9 |
LYF1-E10 |
LYF1-E12 |
|
最大流量 m3/h |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
最小工作压力MPa |
0.1 （水质较差时可提高清洗压力） | ||||||
|
最大工作压力MPa |
1.0 （特制可达到1.6） | ||||||
|
过滤面积cm2 |
7460 |
8250 |
12350 |
16210 |
18500 |
19600 |
21000 |
|
进出口管径mm |
200～400 | ||||||
|
排污阀mm |
DN50 |
DN60 | |||||
|
电机功率Kw |
0.37 |
0.55 | |||||
|
供电电压 |
AC220V 50Hz | ||||||
|
安全防护等级 |
电机IP54 排污阀IP55 控制箱IP65 | ||||||
安装示意图及尺寸
|
型号 |
尺寸mm | ||||
|
A |
B |
C |
D |
E | |
|
S15 |
1750 |
310 |
432 |
1032 |
500 |
|
S30 |
2050 |
625 |
438 |
1054 |
558 |
|
S45 |
2340 |
625 |
523 |
1050 |
579 |
|
S60 |
2400 |
625 |
594 |
1350 |
680 |
1、进口蝶阀 2、旁通阀 3、出口蝶阀 4、过滤器 5、排污阀
|
型号 |
尺寸mm | ||||
|
A |
B |
C |
D |
E | |
|
E5 |
2006 |
1181 |
600 |
400 |
957 |
|
E6 |
2006 |
1181 |
600 |
400 |
957 |
|
E7 |
2006 |
1181 |
600 |
400 |
957 |
|
E8 |
2337 |
1412 |
620 |
415 |
1010 |
|
E9 |
2337 |
1412 |
620 |
415 |
1010 |
|
E10 |
2245 |
1420 |
635 |
423 |
1100 |
|
E12 |
2245 |
1420 |
635 |
423 |
1100 |
1、进口蝶阀 2、旁通阀 3、出口蝶阀 4、过滤器 5、排污阀 6、止回阀
