LYF2电动刷式清洗过滤器
概述
LYF2是一种先进的且易操作的电动刷式清洗过滤器，由一个电动马达驱动自动清洗装置；
高精度“V”型线隙式不锈钢滤网，过滤精度3500～10微米。
特点
刷式清洗，反清洗时不断流；
清洗过程由预设压差或时间控制来全自动完成，电动控制，无人值守；
清洗耗水量：200升；
清洗时间20秒-4分钟；
LYF2简体经喷砂和磷化处理，简体内外刷环氧树脂涂层；
LYF2控制系统有PLC和继电器控制两种。
特点是过滤器设有压差开关，在压差达到预设定值(0.05-0.2Mpa)，便传递信号给控制器，控制器启动电机，开始循环清洗，同时打开排污阀，发生故障时有警示信号或相应之动作。
技术参数

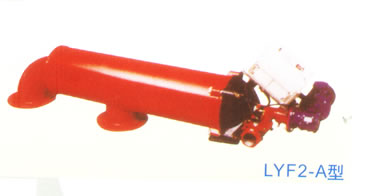

LYF2-A型
|
型 号 |
LYF2-A1 |
LYF2-A2 |
LYF2-A3 |
LYF2-A4 |
LYF2-A5 |
|
最大流量 m3/h |
100 |
200 |
300 |
400 |
500 |
|
最小工作压力MPa |
0.1（水质较差时可以提高清洗压力） | ||||
|
最大工作压力MPa |
1.0（特制可2.5） | ||||
|
过滤面积cm2 |
1370 |
2747 |
4610 |
5920 |
6100 |
|
进出口管径mm |
100-300 | ||||
|
排污阀mm |
DN32 |
DN50 | |||
|
电机功率Kw |
0.18 | ||||
|
供电电压 |
AC220V 50HZ | ||||
|
安全防护等级 |
电机IP54 排污阀IP55 控制箱IP65 | ||||
LYF2-B型
|
型 号 |
LYF2-B1 |
LYF2-B2 |
LYF2-B3 |
LYF2-B4 |
LYF2-B5 |
LYF2-B6 |
LYF2-B7 |
|
最大流量 m3/h |
600 |
700 |
800 |
900 |
1000 |
1200 |
1350 |
|
最小工作压力MPa |
0.1（水质较差时可以提高清洗压力） | ||||||
|
最大工作压力MPa |
1.0（特制可1.6） | ||||||
|
过滤面积cm2 |
6800 |
7930 |
8762 |
9678 |
11200 |
12470 |
14000 |
|
进出口管径mm |
300-500 | ||||||
|
排污阀mm |
DN80 | ||||||
|
电机功率Kw |
0.55 | ||||||
|
供电电压 |
AC220V 50HZ | ||||||
|
安全防护等级 |
电机IP54 排污阀IP55 控制箱IP65 | ||||||
安装示意图及尺寸
LYF2-A型
|
型号 |
尺寸mm | ||
|
A |
B |
C | |
|
A1 |
2192 |
630 |
520 |
|
A2 |
2192 |
630 |
520 |
|
A3 |
2192 |
630 |
520 |
|
A4 |
2490 |
710 |
600 |
|
A5 |
2490 |
740 |
600 |
1、进口蝶阀 2、旁通阀 3、出口蝶阀 4、过滤器 5、排污阀
LYF2-B型
|
型号 |
尺寸mm | ||||
|
A |
B |
C |
D |
E | |
|
B1 |
1316 |
1054 |
610 |
400 |
957 |
|
B2 |
1316 |
1054 |
610 |
400 |
957 |
|
B3 |
1316 |
1054 |
610 |
400 |
957 |
|
B4 |
1316 |
1054 |
610 |
400 |
957 |
|
B5 |
2100 |
1840 |
1000 |
420 |
1100 |
|
B6 |
2100 |
1840 |
1000 |
420 |
1100 |
|
B7 |
2100 |
1840 |
1000 |
420 |
1100 |
1、进口蝶阀 2、旁通阀 3、出口蝶阀 4、过滤器 5、排污阀 6、止回阀
