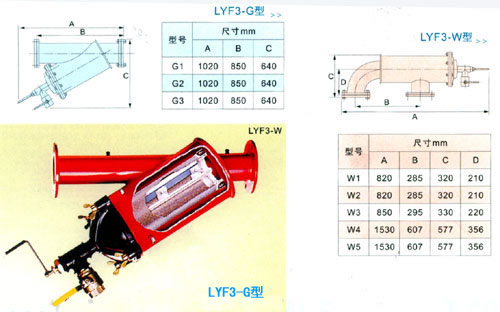

LYF3系列手摇刷式过滤器
·LYF3系列手摇刷式过滤器是一种半自动清洗过滤器;
·采用高质量的不锈钢滤网,过滤精度3500—100微米;
·清洗方式:手摇刷式。
特点
·清洗时只要拧开排污阀并同时摇动端盖外的手柄,就能够刷掉滤网上的颗粒,并通过排污阀排出过滤器。 清洗可在过滤过程中进行而无需断流。
·LYF3筒体经喷砂和磷化处理,钢体内外树脂涂层。
适用范围
·钢铁、有色、电力、化工、石化、造纸、汽车、供热、食品等行业。
技术参数
型号 |
LYF3-G1/W1 |
LYF3-G2/W2 |
LYF3-G3/W3 |
LYF3-W4 |
LYF3-W5 |
最大流量m3/h |
50 |
80 |
160 |
300 |
350 |
进出口管径mm |
50-200 | ||||
最大工作压力Mpa |
1.6 | ||||
过滤面积cm2 |
710 |
821 |
2730 |
4850 |
5790 |
过滤器控制柜面板操作说明
中文显示器的操作
中文显示器文字显示出厂前已设置。时序控制出厂前设置为每8小时清洗一次。也可在中文显示器上重新设置。具体操作如下:将选择开关SA显示自动,中文显示器上显示距清洗时间:480分钟(8小时),如认为8小时清洗一次时间太长或太短,可重新设置时间,同时按下F4和SHCFT键,此时显示屏右下角出现↓时,按▼键显示屏上出现8小时0分时,按ENTER键一次,当8小时的8闪烁时,再按▼或▲键,可调整时间,输入适当时间后再按ENTER键后,一定要按以上的方法重新按一遍才能确定。
面板操作
当SA显示手动时,清洗电机和排污电动阀由S11、S12、S21、S22、S10控制,当按下S11时清洗电机正向运行,同时信号灯亮。当按下S12时清洗电机反向运行,同时信号灯亮。当按下S21时排污电动阀开,同时信号灯亮。当按下S22时排污电动阀关,同时信号灯亮。当按下S10时全部停止。当SA显示于自动时,设备运行由压差开关和时序控制,当压差开关动作或间歇工作时,到时先打开排污电动阀后,清洗电机开始正向运转,当到下限时停止。同时排污电动阀自动关闭。以上为一次清洗过程。
面板元件功能说明
中文显示器:中文显示器主要用于显示设备运行状态(包括时间显示、故障显示、手动及自动显示)。也可对设备的间歇运行时间进行重新设置。
SA为选择开关,可选择设备的自动、手动或停止。
S11、S12:S11、S12为带灯按钮,S11为清洗电机、正向(向上),信号表示清洗电机正向运行。S12为清洗电机反向(向下),信号灯表示清洗电机反向运行。
S21、S22:S21、S22为带灯按钮、S21为排污电动阀开、信号灯表示排污电动阀开。S22为排污电动阀关、信号灯表示排污电动阀关。
S10:S10为总停按钮。
安装须知
供电要求,需备1根VV19芯-1.5㎡电缆,电压达到380V、50Hz,由需方负责。
订货须知
设备订货时须注明户外型和室内型定制电控柜,设备进出口须安装旁路阀门,阀门由用户自理。
